Wie kann man Rippen und Bosse in Kunststoffteilen richtig gestaltet?

Rippen und Bosse sind wesentliche Merkmale im Kunststoff -Teil. Sie fügen Stärke, Unterstützung hinzu und helfen bei der Montage. Wenn sie jedoch nicht korrekt gestaltet sind, können sie zu kosmetischen Defekten, schwachen Gelenken und Schimmelkomplikationen führen.

Dieser Artikel erklärt:

• Wofür Rippen und Bosse verwendet werden

• Empfohlene Entwurfsrichtlinien

• Häufige Designfehler zu vermeiden

• Praktische Tipps für starke, fehlerfreie Rippen und Bosse

• Wie Goodtech MFG die strukturelle Merkmale optimieren kann




Was sind Rippen und Bosse?

• Rippen sind dünne, vertikale Stützstrukturen, die Starrheit verleihen und die Materialverwendung ohne Zunahme der Wandstärke verringern.

• Chefs sind zylindrische Merkmale, die häufig für Schrauben, Befestigungselemente oder Ausrichtung in Baugruppen verwendet werden.

Entwurfsrichtlinien für Rippen

Rippendicke

• Sollte sein 40–60% der angrenzenden Wandstärke

• Zu dick → Ursachen Waschbecken Markierungen Und ungleichmäßige Kühlung

Rippenhöhe

• Typischerweise 2,5 bis 3 Mal die Wandstärke

• Hohe Rippen erfordern stattdessen möglicherweise mehrere kurze Rippen oder Zwickel

Entwurfswinkel

• Anwenden 0,5 ° bis 1 ° Entwurf Auf jeder Seite für die einfache Schimmelpilzfreisetzung

Rippenabstand

• Raumrippen mindestens 2 bis 3 Mal Ihre Dicke von Abstand, um Kühlhotspots zu vermeiden

Entwurfsrichtlinien für Chefs

Boss -Wandstärke

• Sollte sein 60% der äußeren Wandstärke Max

• Vermeiden Sie feste Bosse - zahlen Sie sie aus, um Spülenspuren zu verhindern

Boss -Basisunterstützung

• Hinzufügen Rippen anschließen zwischen Chef und Basis, um die Last zu verteilen

• Verwenden Filets an der Basis, um die Spannungskonzentration zu verringern

Entwurf & Lochdesign

• Hinzufügen 0,5 ° –1 ° Entwurf an äußeren Wänden und durch Löcher

• Verlassen 0,5 mm Freigabe In Durchführern zur Schraubenführung

Häufige Fehler in Rib- und Boss -Design

• Zu dicke Rippen → Spülenspuren auf der sichtbaren Oberfläche

• Nicht unterstützte Chefs → schwache Schraubenretention oder -risse

• Scharfe Ecken → Spannungskonzentration und Strömungszögern

• Zero Draft → schwieriges oder beschädigter Auswurf

Pro -Tipps für die Entwurfsoptimierung

• Verwenden Sie Rippen, anstatt die Wandstärke für Festigkeit zu erhöhen

• Vermeiden Sie überlappende dicke Bosse mit anderen soliden Merkmalen - Kern Sie sie aus

• Laufen Formflussanalyse Spekern neigende Bereiche erkennen

• Verwenden Sie Filets und Radien, um den Kunststofffluss zu leiten und die Spannung zu verringern

• Fügen Sie die Entlüftung in der Nähe von Rippen und Bosse hinzu, um kurze Aufnahmen und Verbrennungen zu vermeiden

Visuelles Beispiel

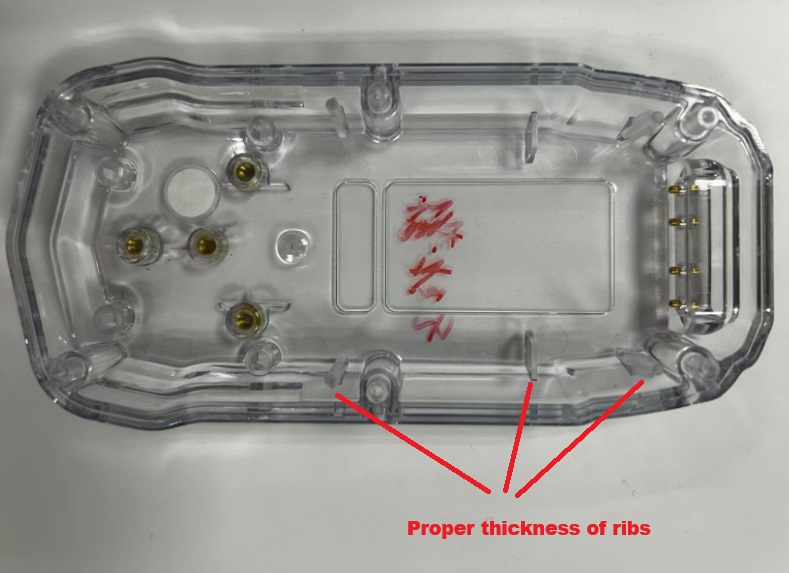

• Eine richtige Dicke von Rippen (gut)

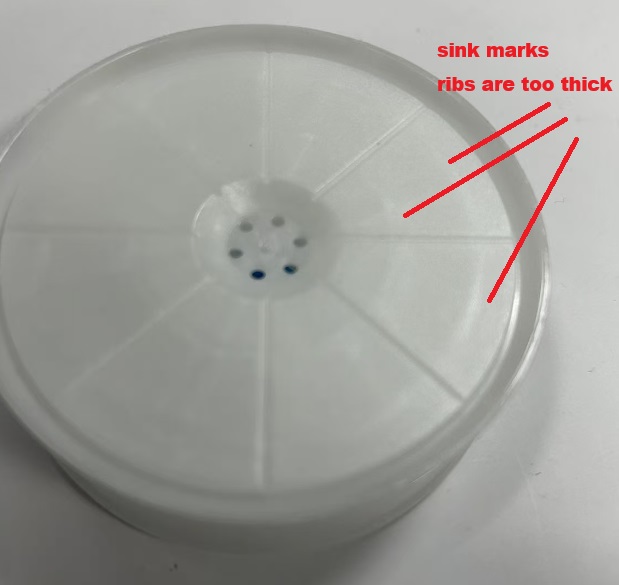

• Rippen sind zu dick (nicht gut)
