Was ist der minimale Entwurfswinkel, der für inspritzgeformte Teile erforderlich ist
Einer der am meisten übersehenen und doch kritisch wichtigen - Aspekte des plastischen Teildesigns sind Entwurfswinkel. Wenn Ihr Teil nicht genügend Entwurf hat, kann es sich an die Form halten, während des Ausstoßes Schäden verursachen oder Werkzeugverschleiß und Kosten erhöhen.
Dieser Artikel erklärt:
Was für ein Draft -Winkel ist
Empfohlene Entwurfswinkel für verschiedene Oberflächen
Was passiert, wenn Sie nicht genügend Entwurf verwenden?
Tipps zum Entwerfen eines besseren Entwurfs
Wie Goodtech MFG Ihnen helfen kann, den Entwurf frühzeitig zu optimieren
Was ist ein Draftwinkel?
A Entwurfswinkel ist eine leichte Verjüngung, die auf vertikale Wände eines inspritzgeformten Teils aufgetragen wird, um einen glatten Ausstoß aus der Form zu ermöglichen.
Ohne Entwurf können Teile während des Ausschlusses ziehen, verziehen oder im Werkzeug stecken bleiben.
Es wird in Grad gemessen und sogar ein kleiner Winkel (1 ° –2 °) kann einen großen Unterschied in der Produktionsqualität bewirken.
Empfohlener Entwurfswinkel für Merkmal
Oberflächentyp | Empfohlener Entwurfwinkel |
Glatte, vertikale Wände | 1,0 ° - 2,0 ° |
Strukturierte Oberflächen | 2,0 ° - 5,0 ° oder mehr |
Tiefe oder große Merkmale | 2,0 ° - 3,0 ° |
Innenwände (Kerne) | 1,5 ° - 3,0 ° |
Rippen oder Bosse | 0,5 ° - 1,0 ° Minimum |
Notiz: Für strukturierte oder körnige Oberflächen ist aufgrund von Reibung während der Freigabe mehr Entwurf erforderlich.
Risiken, nicht genügend Entwurf zu verwenden
Teil am Form
Ejektorstifte, die Markierungen hinterlassen oder das Teil beschädigen
Erhöhter Verschleiß auf Schimmelpilzflächen
Langsamere Zykluszeiten und ein höheres Risiko für Mängel
Erhöhte Werkzeugkosten aufgrund komplexer Ejektionsmechanismen
Tipps zum Entwurf des Draft -Winkeldesigns
Wenden Sie einen Entwurf auf alle vertikalen Wände an
Jedes Gesicht, das parallel zur Auswurfrichtung ist, sollte mindestens 1 ° Entwurf haben - noch mehr, wenn sie strukturiert sind.
Koordinate mit der Abschiedsleitung
Entwerfen Sie Teile mit berücksichtigter Part -Linie, um sicherzustellen, dass die Winkeln der Entwürfe in die richtige Richtung gehen, um Ausschläge zu erreichen.
Verwenden Sie CAD -Tools, um den Entwurf frühzeitig anzuwenden
Die meisten CAD -Software enthält Tools zur Anwendung von Entwürfen. Wenden Sie es an Vor der Fertigstellung der Geometrie später kostspielige Änderungen zu vermeiden.
Betrachten Sie den Formfluss und DFM frühzeitig
Einige Konstruktionen können einen niedrigeren Entwurf tolerieren, aber das hängt von Materialfluss, Kühlrate und Schimmelpilzoberfläche ab. Die Analyse der Formfluss kann dazu beitragen, den Mindestentwurf in kritischen Bereichen zu bestimmen.
Beispiel: Draft -Winkel im echten Design
Stellen Sie sich eine Plastikbox mit vertikalen Wänden vor:
Kein Entwurf: Die Wände ziehen während des Ausschlusses gegen den Formkern
Mit 2 ° Draft: Das Teil steigt sauber ohne Stress aus

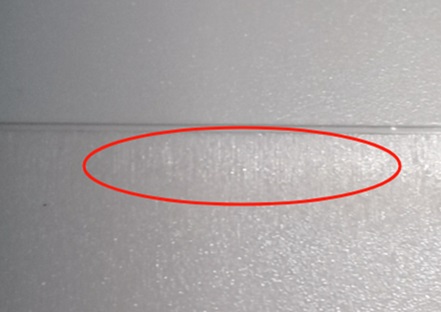

(Kratzermarke, weil kein Formentzug)

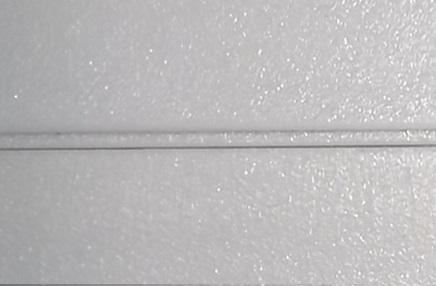

(1,5 Grad Formentwurf)
Wie Goodtech MFG hilft
Bei Goodtech MFG GroupWir unterstützen Ingenieure mit Design für die Herstellbarkeit (DFM) Feedback, einschließlich Entwurfsanalyse. Unser Team hilft Ihnen:
Erkennen Sie Probleme mit der Unterschneidung oder Null-Draft-Probleme
Schlagen Sie einen idealen Entwurf für Ihr Material und Finish vor
Vermeiden Sie Änderungen der Nacharbeiten und Werkzeuge
Senden Sie uns Ihr 3D -Modell, und wir werden es auf Entwurf und Herstellbarkeit überprüfen - kostenlos.
